SENSOR DE CORRIENTE SCT013-000 100 A

Sensor de corriente tipo pinza con transformador, no invasivo, medición de corriente AC, rango 0 A a 100 A, relación 2000:1 (100 A : 50 mA), diodo de protección TVS. Original YHDC. Entre sus aplicaciones más destacadas están el monitoreo de cargas, la medición de corrientes y desfases en sistemas trifásicos y monofásicos, el control de consumos para optimización y ahorro energético, etc.

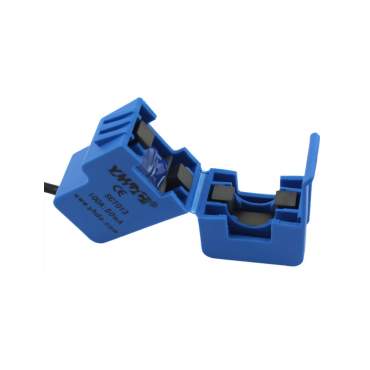

·                     Sensor de corriente tipo pinza para medición no invasiva. Transformador de corriente con núcleo de ferrita

·                     Medición de corriente AC, rango de medición: 0 A a 100 A

·                     Relación de transformación: 2000:1 (100 A : 50 mA)

·                     Salida analógica de corriente. Requiere un circuito de conversión de corriente a voltaje (El más sencillo es una simple resistencia de carga). Ejemplo: Variación de corriente a medir de 0 A a 12 A, salida del transformador variará de 0 mA a 6 mA, sobre una carga de 200 Ω se produciría un voltaje de 0 V a 1.2 V

·                     No linealidad: ±3% (En el rango 10 A a 120 A)

·                     Resistencia del dieléctrico (Entre la carcasa y la salida): 1000 VAC / 1 min

·                     Incorpora diodo TVS de protección contra transitorios, incluyendo la desconexión súbita cuando el transformador está energizado

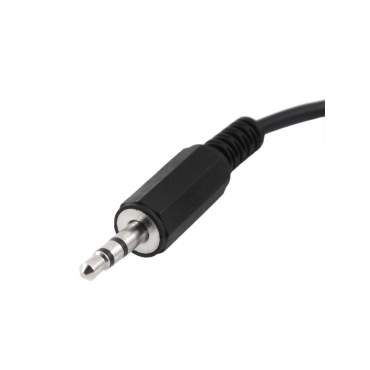

·                     Incluye cable de conexión de 1 m aprox. con conector de audio estéreo estándar de 3.5 mm (Plug)

·                     Diámetro interior de la pinza: 1.3 cm aprox.

·                     Resistencia al fuego: UL94-V0

·                     Temperatura de operación: -25 ºC a +70 ºC

·                     1 Modulo sensor de corriente SCT-013-000 100 A
